REKE-2163多次脈沖電纜故障測試儀能滿足不同電壓等級電力電纜的不同類型故障檢測及故障點的定位，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障，能檢測電纜長度。

REKE-2163多次脈沖電纜故障測試儀主要用于對110kV及以下電力電纜故障沖擊放電配合電纜儀故障波形采樣和定點儀故障點精確定點時使用。

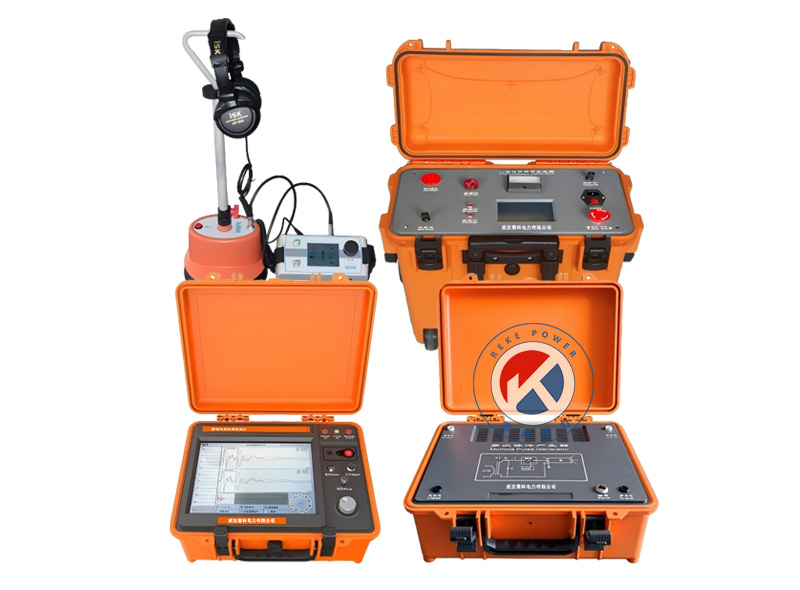

產品組成： REKE-2163電纜故障測試儀主機、REKE-216D多次脈沖產生器、REKE-850超靜音精確定點儀、REKE-210Z一體化高頻高壓電源。

產品特點：

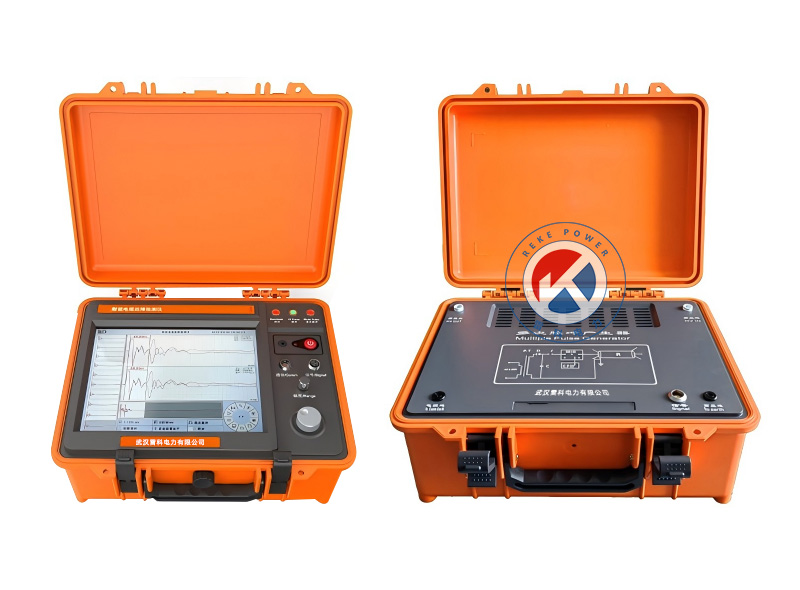

1、REKE-2163電纜故障測試儀主機：

全智能多次脈沖電纜故障測試儀主機：用于電纜故障距離的粗測，對故障電纜的全長，低阻故障，高阻故障進行故障距離測試；可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類主絕緣故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。

1) 功能特點：

◆ 采用12.1in大屏，旋鈕鼠標操控，高亮液晶顯示，適應戶外陽光下使用，鋰電供電、方便現場測試。工程塑料機箱，防震防潮，具有極強的穩定性。

◆ 閃測儀帶WIFI模塊及SIM接口可實現移動終端無線對測量數據遠程傳輸和技術支持，采用集成化通信技術，采集信號穩定，主機可自動選擇最低3.125MHz、最高達400MHz的八種采樣頻率，自適應脈寬，能滿足不同長度電纜的測試要求。

2) 設備參數：

顯示方式：12.1英寸工業級液晶屏（Linux操作系統）

存儲空間：32G電子盤

語言：中文、英文、俄文三種語言切換

測試方法：低壓脈沖法、高壓沖閃法、多次脈沖法

操作方式：觸摸屏加光電旋鈕雙操作（觸屏功能選配 ）

脈沖寬度/脈沖幅值：（100ns~10μs, 120V）

增益調節：（-20…+40dB）

輸出阻抗匹配：（120 歐姆）

測試距離：5m-100km

最短測試距離（盲區）：5米

精確定點誤差：±0.2m

測試誤差：系統誤差小于±1%

多次脈沖產生器：沖擊電壓≤40kV

分辨率：v/（2f）米。(v:傳播速度m/μs；f:采樣頻率MHz)

采樣頻率：400MHz、200MHz、100MHz、50MHz、25MHz、12.5MHz、6.25MHz、3.125MHz

電源與功耗：AC220V±10%，不大于15W；DC12V（7AH）不大于20W

待機時間：可連續使用6小時左右

主機重量：5kg

外形尺寸：390mm×280mm×160mm

2、REKE-216D多次脈沖產生器：

配合電纜故障測距儀實現對故障波形的自動分析。

輸出電壓：<40kV

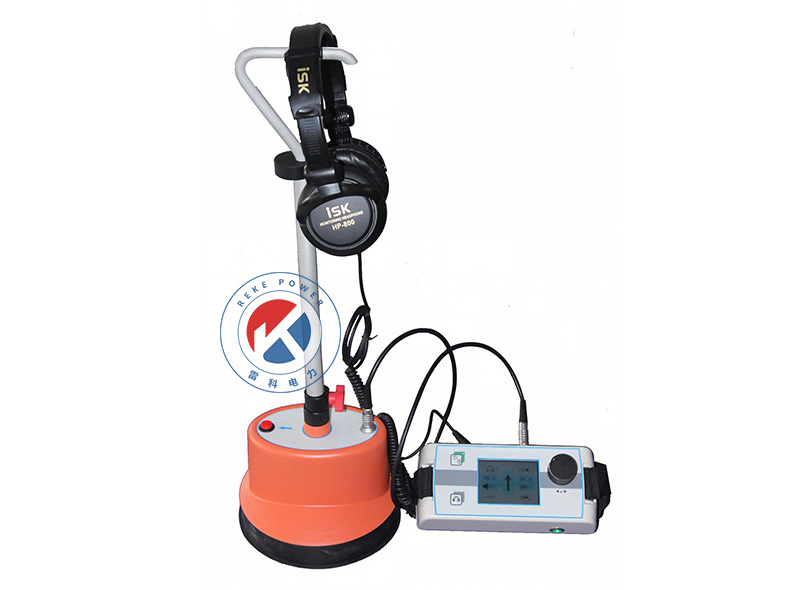

3、REKE-850超靜音精確定點儀：

技術特點：

◆ 卓越的放電聲音音質，背景更加安靜，選用監聽耳機用來快速、可靠地定點故障點位置。

◆ 磁場信號可選擇地記錄，獲得更高的定點精度，全自動設置聲音通道和磁場通道的觸發閥值。

◆ 選用超靜音技術和BNR智能背景降噪技術，開啟與關閉沖擊放電音量上限。

◆ 接收機里的黑色箭頭隨時自動顯示出精確定點時的前進方向，走過故障點即提示返回。

◆ 接收機里的黃色箭頭同時指示故障電纜中心軸線的相對左右位置，保證定點時始終在電纜正上方。

◆ 應用沖擊放電聲前后兩次的時間差大小對比判定真正故障點的精確位置。

◆ 模具化設計了特殊的自落式探地傳感器，并配有軟質路面、硬化路面、草坪的傳感接頭。

◆ 選用可靠的進口接插件，保證聲音的純度，人性化設計了高度可調的探頭手柄，非常適用。

技術參數：

◆ 傳感器動態量程：聲音通道>104dB ，磁場通道>110 dB傳感器頻率范圍：100 Hz---1500 Hz

◆ 沖擊放電聲音放大倍數 >90dB，沖擊放電音量上限84dB(A)可以開啟或關閉

◆ 濾波設置：無濾波 100 Hz---1500 Hz

◆ 低通濾波：100Hz---400 Hz  帶通濾波：150Hz---600 Hz  高通濾波：200Hz---1500 Hz

◆ 液晶顯示器：高亮真彩屏，像素320 x 240  適應戶外

◆ 現場連續工作時間：堿性可更換電池電池，方便現場使用

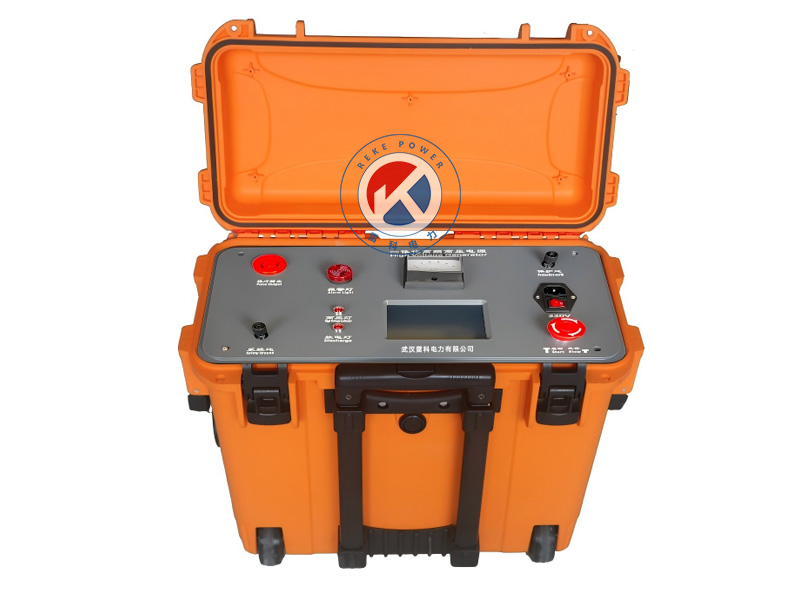

4、REKE-210Z一體化高頻高壓電源：

純一體化設計，內置式電容、接線簡單；

觸摸屏人機交互，操作簡單、儀器狀態顯示簡潔直觀；

具有電壓調節、自動穩壓和自動保護功能；

輸出高壓具有單次脈沖和連續脈沖功能，分別配合故障測試儀測距和定點儀查找故障點；

軟件控制跌落式沖擊打火放電，自適應放電及脈沖周期；

具有應急停止鍵、自動放電功能，急停或停機自動降壓放電，安全可靠；

連續工作時間不少于6小時，滿足電纜故障測試的最長工作時間；

工程拉桿式機箱設計，結構緊湊、體積小、重量輕、方便攜帶。
